掌握正等轴测图画法的精髓步骤

在现代设计与工程中，正等轴测图作为一种精确、严谨且富有表现力的图形表达方式，扮演着至关重要的角色。它不仅能够帮助我们精准地理解物体的三维形态，还能在设计中准确传达作者的意图。那么，这种神奇的正等轴测图究竟是如何绘制出来的呢？下面，我们就来一起揭开正等轴测图画法的神秘面纱。

正等轴测图画法的魅力之旅

一、初识正等轴测图

正等轴测图，简而言之，就是将一个三维物体按照特定的角度和比例投影到一个二维平面上，从而准确反映物体的三维形状和尺寸。与普通的透视图不同，轴测图更加注重形体的“准”和“严谨性”，无法通过透视线条来美化设计，因此，在建筑、机械、产品设计等领域中，它被视为一种不可或缺的图形语言。

二、绘制前的准备

在开始绘制正等轴测图之前，我们需要做好充分的准备。首先，确定一个清晰的视图，并在这个视图上标出坐标轴的原点和坐标轴。这一步至关重要，因为它将决定后续轴测图的方向和比例。

三、绘制轴测轴

接下来，我们需要绘制出轴测轴。正等轴测图的特点是三个坐标轴与轴测投影面的夹角都相等，通常这个夹角设定为35°16′（或为了简化计算，有时采用120°的轴间角）。在这个例子中，我们可以从原点O出发，先画出竖直的OZ轴，然后从O点向右下方120°画出OY轴，再旋转120°画出OX轴。这三根轴就是我们接下来绘制轴测图的基础。

四、从三视图到轴测图

有了轴测轴之后，我们就可以根据物体的三视图来绘制正等轴测图了。这里以长方体为例，通过其三视图（正视图、俯视图和左视图）来进行绘制。

1. 确定坐标原点和坐标系：

根据物体的摆放位置，确定坐标原点和XYZ三根坐标轴的位置。

2. 建立轴测轴：

按照前面提到的步骤，绘制出OZ、OY和OX三根轴测轴。

3. 由三视图量取尺寸：

根据三视图中的尺寸信息，确定长方体的长、宽、高。

4. 绘制长方体正等轴测图：

根据坐标关系，将长方体的各个顶点投影到轴测图上，并依次连接这些顶点，形成长方体的轴测图。

五、深入技巧：绘制复杂形体的轴测图

对于更复杂的形体，如建筑、机械零件等，绘制正等轴测图需要掌握一些额外的技巧。

1. 建筑轴测图的绘制：

在绘制建筑轴测图时，首先需要从平面图出发，根据平面图的轮廓来推测建筑的轴测图。将平面翻转，使其与水平面的夹角为30°（或其他角度，如15°至45°之间），大致求出屋顶平面。在平面的基础上，根据建筑的高度和层数的不同，绘制出建筑的高度和体块。这里需要注意体量的把握，可以先画屋顶，再往下拉体块，以减少不必要的废线。在体块的基础上，通过加法和减法，丰富建筑的造型。

2. 圆的正等轴测图：

圆的正等轴测图是一个椭圆。在绘制时，可以采用先画圆的外切正方形的正等测菱形，再通过菱形得到椭圆四段圆弧的四个圆心的方法，即菱形四心法。这种方法可以大大简化圆的绘制过程。

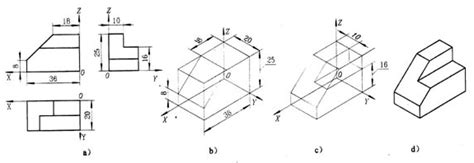

3. 组合体的正等轴测图：

对于组合体，需要先进行形体分析，然后根据各基本形体的结构特点和它们的组合方式，结合坐标法、叠加法和切割法，绘制其正等轴测图。

六、注意事项与细节优化

在绘制正等轴测图的过程中，还需要注意以下几点：

1. 变形系数的选择：

正等轴测图中，各个方向的尺寸可能会有所变形。为了简化计算，有时采用简化轴向变形系数，如p=q=r=1，这样画出的图形沿各轴向的长度都分别放大了约1/0.82≈1.22倍。当然，也可以根据需要选择其他变形系数，如0.86，但需要注意这会影响图形的最终效果。

2. 避免水平线条：

在正等轴测图中，绝对不允许出现水平的线条。这是因为轴测图是通过特定的角度和比例来反映物体的三维形状，水平线条会破坏这种比例关系，导致图形失真。

3. 阴影与细部的处理：

在完成轴测图的主体部分后，还需要添加阴影和细部处理，以增强图形的立体
