电桥法测量电阻的原理是什么？

电桥法测电阻的原理深度解析

电桥法测电阻是一种经典的电学测量方法，广泛应用于电阻的精确测量、电路参数的校准以及电子设备的测试中。其基本原理基于惠斯通电桥（Wheatstone Bridge）电路，通过调整桥臂电阻使电桥达到平衡状态，从而间接测量待测电阻的阻值。本文将从电桥法的基本原理、电路构成、测量过程、误差分析以及应用实例等多个维度，对电桥法测电阻的原理进行深入解析。

一、电桥法的基本原理

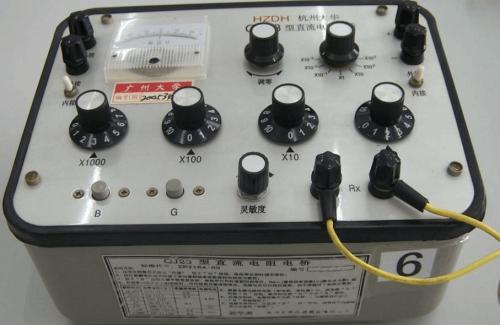

电桥法测电阻的基本原理是利用电桥电路的平衡条件来测量电阻。惠斯通电桥是一种典型的电桥电路，由四个电阻（R1、R2、R3、Rx）和两个电源（通常是一个直流电源和一个检流计）组成。这四个电阻构成了一个四边形电路，其中R1和R2为电桥的左桥臂，R3和Rx为电桥的右桥臂。检流计接在电桥的对角线上，用于检测电桥是否平衡。

当电桥平衡时，检流计中无电流流过，即电桥的对角线两端电位相等。此时，根据欧姆定律和基尔霍夫电压定律，可以推导出电桥的平衡条件：R1/R2 = R3/Rx。这个条件表明，当电桥平衡时，左桥臂电阻之比等于右桥臂电阻之比。通过调整R1、R2或R3的阻值，可以使电桥达到平衡状态，从而间接测量出待测电阻Rx的阻值。

二、电桥电路的构成

惠斯通电桥电路的构成相对简单，但功能强大。它主要由以下几个部分组成：

1. 电阻元件：包括待测电阻Rx和三个已知阻值的电阻R1、R2、R3。这些电阻构成了电桥的四条边。

2. 电源：为电桥提供直流电压，使电流能够在电桥中流动。

3. 检流计：接在电桥的对角线上，用于检测电桥是否平衡。当电桥平衡时，检流计中无电流流过；当电桥不平衡时，检流计中有电流流过，指示电桥的不平衡程度。

4. 开关：用于控制电源的通断以及调整电阻的阻值，以便使电桥达到平衡状态。

三、电桥法的测量过程

电桥法的测量过程主要包括以下几个步骤：

1. 连接电路：按照惠斯通电桥的电路图连接电路，确保电阻、电源和检流计正确接入。

2. 调整初始状态：通过开关控制电源的通断，并调整电阻的初始阻值，使检流计指示在零位附近。

3. 调整电桥平衡：逐步调整R1、R2或R3的阻值，观察检流计的指示变化。当检流计指示为零时，表示电桥达到平衡状态。

4. 记录数据：记录平衡状态下R1、R2和R3的阻值，并根据电桥的平衡条件计算出待测电阻Rx的阻值。

5. 重复测量：为了提高测量的准确性，可以多次重复上述测量过程，并取平均值作为最终结果。

四、电桥法的误差分析

电桥法测电阻虽然具有较高的精度，但仍存在一定的误差。这些误差主要来源于以下几个方面：

1. 电阻的精度和稳定性：电阻的精度和稳定性直接影响电桥法的测量精度。如果电阻的精度不高或稳定性较差，会导致测量结果出现偏差。

2. 检流计的灵敏度：检流计的灵敏度决定了电桥平衡状态的判断精度。如果检流计的灵敏度不够高，可能无法准确判断电桥是否平衡，从而影响测量结果的准确性。

3. 电源的稳定性：电源的稳定性对电桥法的测量精度也有一定影响。如果电源电压波动较大，会导致电桥的不平衡状态发生变化，从而影响测量结果的稳定性。

4. 环境温度和湿度：环境温度和湿度的变化也会影响电阻的阻值，从而影响电桥法的测量精度。因此，在进行测量时需要注意环境温度和湿度的控制。

为了减小误差，可以采取以下措施：

选择高精度、高稳定性的电阻和检流计；

使用稳定的直流电源；

控制环境温度和湿度在适宜范围内；

多次重复测量并取平均值。

五、电桥法的应用实例

电桥法测电阻在电子工程、通信工程、自动化控制等领域具有广泛的应用。以下是一些典型的应用实例：

1. 电阻器的精确测量：在电子工程中，电阻器是一种常见的元件。使用电桥法可以精确测量电阻器的阻值，以确保其满足设计要求。

2. 电路参数的校准：在通信工程中，电路参数的校准对于保证通信质量至关重要。使用电桥法可以校准电路中的电阻参数，以确保电路的稳定性和可靠性。

3. 电子设备的测试：在自动化控制领域，电子设备的测试是确保设备正常运行的重要环节。使用电桥法可以测试电子设备中的电阻元件，以判断其是否存在故障或损坏。

4. 材料电阻率的测量：在材料科学领域，电桥法也被用于测量材料的电阻率。通过测量材料的电阻值，可以推算出材料的电阻率，从而了解材料的导电性能。

综上所述，电桥法测电阻是一种精确、可靠的测量方法，具有广泛的应用前景。通过深入理解电桥法的基本原理和测量过程，可以更好地掌握这种方法，并在实际应用中发挥其优势。同时，也需要注意误差分析和控制措施，以提高测量的准确性和稳定性。
