在工程技术领域，机械制图是一项至关重要的技能。无论是设计新产品、改进现有设备，还是进行技术交流，机械制图都是不可或缺的。而在机械制图中，标题栏作为图纸的重要组成部分，承载着大量的信息，如设计者的姓名、设计日期、图纸比例、材料标记等。这些信息对于图纸的理解、使用和归档都至关重要。因此，了解机械制图的标题栏的标准尺寸，对于每一个从事机械制图工作的人来说，都是一项基本要求。

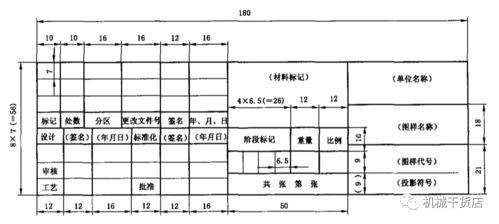

首先，我们需要明确的是，机械制图的标题栏的标准尺寸是180mm×56mm。这一标准尺寸确保了不同图纸之间的标题栏具有统一性和互换性，便于图纸的管理和归档。同时，标题栏的文字方向应与看图方向一致，以确保阅读者能够轻松理解图纸信息。

标题栏的外框通常采用粗实线绘制，内部则使用细实线进行分隔。这种线型的选择不仅符合机械制图的基本规范，还能够清晰地界定标题栏的边界，使其在图纸中更加醒目。此外，标题栏的右边线和底边线应与图框线重合，以确保图纸的整洁和美观。

在机械制图中，标题栏的内容通常包括更改区、签字区、其他区和名称及代号区。这些区域各自承载着不同的信息，共同构成了完整的标题栏。

更改区主要用于记录图纸的更改情况，包括更改标记、处数、分区、更改文件号、签名和日期等。这一区域的存在，使得图纸的更改历史得以清晰记录，便于后续的设计和生产工作。

签字区则包含了设计、审核、工艺、标准化、批准等各个环节的签名和日期。这些签名和日期不仅是对图纸质量的保证，也是责任追溯的重要依据。

其他区则包含了材料标记、阶段标记、质量、比例、共几张第几张等信息。这些信息对于图纸的理解和使用至关重要，能够帮助读者快速了解图纸的基本情况和要求。

名称及代号区则用于填写绘制图样单位的名称或单位代号，以及图样的代号。这些信息有助于图纸的归档和检索，使得图纸的管理更加高效。

除了标题栏的尺寸和内容外，机械制图的图纸幅面也是一项重要的标准。机械制图优先采用A类标准图纸，包括A0（1189mm×841mm）、A1（841mm×594mm）、A2（594mm×420mm）、A3（420mm×297mm）、A4（297mm×210mm）、A5（210mm×148mm）等规格。这些规格的图纸能够满足不同尺寸和复杂度的设计要求，使得图纸的绘制和打印更加灵活和方便。

在机械制图中，线型的选择和应用也是一项重要的技能。根据GB4457.4-84的规定，机械图样中通常采用粗实线、细实线、波浪线、双折线、虚线、粗点划线、细点划线、双点划线等八种线型。这些线型各自具有不同的用途和特点，能够清晰地表达图纸中的不同元素和关系。

例如，粗实线通常用于绘制可见轮廓线和尺寸线，细实线则用于绘制尺寸界线、引出线和剖面线等。波浪线用于表示断裂处的边界线，双折线则用于表示断裂处的真实形状。虚线用于表示不可见的轮廓线，点划线则用于表示中心线、对称线和轴线等。

在绘制机械图样时，需要注意同类图线的宽度应基本一致，虚线、点画线、双点画线的线段长度和间隔应各自大致相等。这些要求确保了图纸的清晰度和可读性，使得读者能够轻松理解图纸中的信息。

此外，在绘制点划线时，首末两端及相交处应是线段而不是短划，且应超出图形轮廓2～5mm。这一规定有助于清晰地表达图纸中的中心线、对称线和轴线等元素，使得图纸更加准确和易于理解。

在较小的图形上绘制点划线和双点划线有困难时，可以采用细实线代替。这一规定确保了图纸的绘制质量和可读性，避免了因图形过小而导致的绘制困难。

虚线与虚线相交，或与其他图线相交时，应以线段相交。当虚线为实线的延长线时，应留有间隙，以示两种不同线型的分界线。这些规定确保了图纸中不同线型的清晰度和可读性，避免了因线型混淆而导致的误解和错误。

在机械制图中，比例的选择也是一项重要的技能。比例是图中图形与实物相应要素的线性尺寸之比。在绘制图样时，应根据需要选择适当的比例，并在标题栏中填写。当机件过大或过小时，可选用缩小或放大比例绘制，但尺寸标注时必须注实际尺寸。这一规定确保了图纸的准确性和可读性，使得读者能够轻松理解图纸中的尺寸信息。

在机械制图中，字体的选择和书写也是一项重要的要求。图样中书写的字体必须做到字体工整、笔画清楚、间隔均匀、排列整齐。字体的高度（用h表示）的公称尺寸系列为1.8、2.5、3.5、5、7、10、14、20mm。汉字应写成长仿宋体，并应采用国家正式公布推行的简化字。汉字的高度不应小于3.5mm，其字宽一般为字高的2/3。数字和字母有直体和斜体两种，一般采用斜体，斜体字字头向右倾斜，与水平线约成75°角。在同一图样上，只允许选用一种形式的字体。这些规定确保了图纸的清晰度和可读性，使得读者能够轻松理解图纸中的文字信息。

综上所述，机械制图的标题栏的标准尺寸是180mm×56mm，这一标准尺寸确保了不同图纸之间的标题栏具有统一性和互换性。同时，标题栏的内容、图纸幅面、线型选择、比例选择和字体书写等也都是机械制图中的重要要求。这些要求共同构成了机械制图的基本规范，确保了图纸的清晰度和可读性，使得读者能够轻松理解图纸中的信息。因此，对于每一个从事机械制图工作的人来说，了解和掌握这些基本规范是至关重要的。
