掌握看图技巧：轻松解读平面图、剖面图与立面图

解锁建筑设计的秘密：轻松掌握平面图、剖面图与立面图的阅读技巧

在建筑设计和施工过程中，平面图、剖面图和立面图是最为基础且至关重要的工具。它们就像建筑的语言，通过线条、符号和数字，传达了建筑的结构、功能和美学特征。无论你是建筑专业的学生、设计师、施工人员，还是对建筑设计感兴趣的普通读者，掌握这三种图纸的阅读技巧，都能让你更深入地理解建筑的奥秘。

一、平面图：建筑的二维快照

平面图，顾名思义，就是将建筑在水平面上进行投影得到的图纸。它就像一张建筑的“快照”，展示了建筑在某一层的布局和空间关系。在阅读平面图时，你需要关注以下几个方面：

1. 尺寸与比例

平面图上通常会标注出建筑的尺寸和比例尺。比例尺可以帮助你了解图纸上的实际距离与建筑实物之间的比例关系。而尺寸标注则提供了更具体的长度、宽度等信息，让你对建筑的大小有更直观的认识。

2. 房间布局

平面图清晰地展示了建筑的房间布局。你可以看到各个房间的位置、大小和形状，以及它们之间的连通关系。通过平面图，你可以了解到建筑的使用功能，比如哪些区域是居住空间，哪些区域是公共活动区，以及它们之间的流线关系。

3. 门窗位置

平面图上还会标注出门窗的位置和尺寸。门窗是建筑中的重要元素，它们不仅影响建筑的通风和采光，还决定了建筑的外观和风格。通过观察门窗的位置和大小，你可以推测出建筑内部的采光条件和私密性。

4. 符号与注释

在平面图上，你会遇到各种符号和注释。这些符号代表了建筑中的不同元素，比如家具、设备、管道等。注释则提供了额外的信息，比如材料说明、施工方法或特殊要求等。熟悉这些符号和注释，可以让你更准确地理解图纸的内容。

二、剖面图：建筑的垂直切片

剖面图是通过在建筑的某个位置做垂直切割，然后展示切割面及切割面两侧的构造和空间的图纸。它就像建筑的“垂直切片”，帮助你了解建筑在垂直方向上的结构层次和空间关系。在阅读剖面图时，你需要关注以下几个方面：

1. 楼层与结构

剖面图清晰地展示了建筑的楼层和结构。你可以看到各个楼层的高度、楼板的厚度以及支撑结构的位置和形式。这些信息对于了解建筑的稳定性和承重能力至关重要。

2. 空间关系

剖面图还展示了建筑在垂直方向上的空间关系。你可以看到不同楼层之间的连接方式和空间布局，比如楼梯、电梯、走廊等交通空间的位置和形状。这些信息有助于你理解建筑内部的流线组织和空间体验。

3. 材料与构造

剖面图上通常会标注出建筑的材料和构造方式。你可以看到墙体的结构、门窗的样式、地板的铺设方式等。这些信息对于了解建筑的施工方法和材料选择具有重要意义。

4. 细节与节点

剖面图上还会展示一些细节和节点的构造方式。这些细节和节点通常涉及建筑的连接处、转角处等关键部位，对于保证建筑的稳定性和耐久性至关重要。通过观察这些细节和节点的构造方式，你可以更深入地了解建筑的施工工艺和品质。

三、立面图：建筑的外观展示

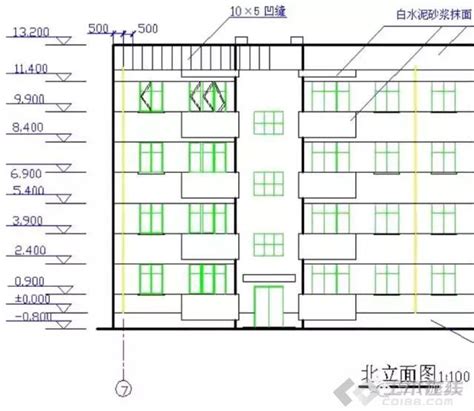

立面图是通过将建筑在垂直面上进行投影得到的图纸。它展示了建筑的外观形象，包括建筑的高度、形状、材质和装饰等。在阅读立面图时，你需要关注以下几个方面：

1. 外形与风格

立面图清晰地展示了建筑的外形和风格。你可以看到建筑的轮廓线、比例关系以及装饰元素的位置和形式。这些信息有助于你了解建筑的整体形象和风格特征。

2. 材质与质感

立面图上通常会标注出建筑的材质和质感。你可以看到墙体的材料、门窗的样式以及装饰材料的纹理和色彩。这些信息对于了解建筑的外观效果和品质至关重要。

3. 细节与装饰

立面图上还会展示一些细节和装饰元素。这些细节和装饰通常位于建筑的外部，对于丰富建筑的外观形象和提升建筑的美观度具有重要作用。通过观察这些细节和装饰的位置和形式，你可以更深入地了解建筑的审美特征和文化内涵。

4. 环境与景观

立面图有时还会展示建筑与周围环境的关系以及景观元素的配置。这些信息有助于你了解建筑在环境中的位置和作用，以及如何通过景观设计来优化建筑的外部空间。

四、综合运用：构建建筑的三维认知

在实际的建筑设计和施工过程中，平面图、剖面图和立面图通常是相互补充和关联的。通过将这三种图纸综合运用，你可以构建出建筑的三维认知，从而更全面地理解建筑的结构、功能和美学特征。

在阅读图纸时，你可以尝试将平面图与剖面图进行对照，了解建筑在水平和垂直方向上的空间关系；同时，将立面图与平面图或剖面图进行结合，了解建筑的外观形象与内部空间的关系。通过这种对照和结合的方式，你可以逐渐建立起对建筑的立体认知，从而更好地理解和评价建筑设计。

此外，你还可以借助一些辅助工具来提高阅读图纸的效率。比如使用CAD软件或三维建模软件来查看和编辑图纸，这样可以更直观地了解建筑的三维形态和空间关系；或者利用虚拟现实技术来模拟建筑的环境和景观效果，从而更深入地感受建筑的空间体验和美学特征。

总之，掌握平面图、剖面图和立面图的阅读技巧是了解建筑设计和施工的重要基础。无论你是专业人士还是普通读者，通过深入学习和实践这些技巧，你都可以更全面地认识和理解建筑的奥秘。
