三联单控开关的接线方法

三联单控开关怎么接线

三联单控开关，指的是在一个开关面板上有三个按键，每个按键可以分别控制三个不同地方的电源或电灯，但只能在这个开关面板上进行单独控制。这类开关广泛应用于家庭、办公室等场所，以便于用户集中控制多个灯具。接线是三联单控开关安装过程中最为关键的一步，正确的接线方法不仅能确保开关正常工作，还能保障用电安全。下面，我们就来详细讲解三联单控开关的接线方法。

一、准备工具和材料

在进行三联单控开关的接线之前，需要准备以下工具和材料：

三联单控开关

电线（通常使用1.5平方毫米的铜线）

螺丝刀（十字与一字）

剥线钳

电工胶带

测电笔

二、确认电源状态

在开始接线之前，必须确保电源已经关闭。使用测电笔测试电源线，确认没有电后再进行下一步操作。这是为了防止在接线过程中发生触电事故。

三、理清电线

三联单控开关需要连接的电线主要包括火线、零线和地线。在三联单控开关的接线端子上，您会看到多个端子，这些端子用于连接不同的电线。火线通常为红色，零线为蓝色，地线为黄绿相间。确保您已经准备好了足够数量的电线，并且它们的颜色与所需的连接类型相匹配。

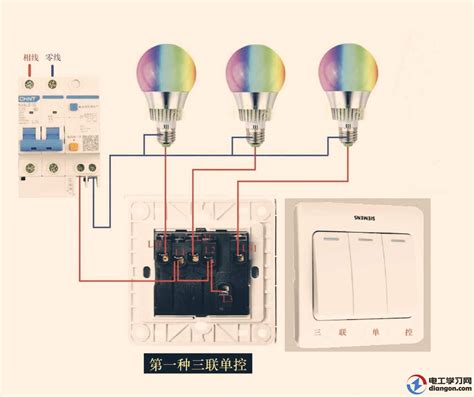

四、常见三联单控开关接线方法

三联单控开关的接线方法因其接线孔数量的不同而有所差异。以下是几种常见的接线方法：

1. 四个接线孔的三联单控开关

这种开关的背面有四个接线孔，分别是L、L1、L2和L3。接线方法相对简单：

将L孔接电源火线。

将L1、L2、L3孔分别接三盏灯的控制线。

2. 六个接线孔的三联单控开关

这种开关的背面有六个接线孔，其中三个是L孔，另外三个是L1孔。接线方法如下：

将三个L孔用线连接起来，然后接上火线。

将三个L1孔分别接三盏灯的控制线。

3. 九个接线孔的三联单控开关

这种开关的背面有九个接线孔，分别是L1、L2、L3、L11、L21、L31、L12、L22和L32。接线方法如下：

将L1、L2、L3孔用线连接起来，然后接上火线。

将L11、L21、L31孔分别接三盏灯的控制线。

L12、L22、L32孔闲置不用。

五、具体接线步骤

无论使用哪种三联单控开关，接线步骤都大致相同。以下是一个通用的接线步骤：

1. 剥开电线绝缘层：使用剥线钳剥开电线的绝缘层，露出一定长度的金属线芯。确保剥开的长度适中，既不过长也不过短。

2. 连接火线：将剥开的火线线芯插入三联单控开关的L端子上（或L1、L2、L3联通后的任意一个端子），然后用螺丝刀拧紧螺丝，确保接线牢固。

3. 连接灯的控制线：将三盏灯的控制线分别剥开，然后分别插入三联单控开关的L1、L2、L3（或L11、L21、L31）端子上，同样用螺丝刀拧紧螺丝。

4. 连接零线：零线需要连接到每个灯具的对应端子上。通常，零线可以直接连接到光源的零端子上，而在开关侧，只需接到一个公共的N端子上（如果开关有N端子的话）。如果开关没有N端子，零线可以接在灯具的零线上，而不经过开关。

5. 连接地线：如果三联单控开关有接地端子（通常标识为“PE”），请将地线连接到此端子上。地线的接入能够有效降低电路故障时的安全风险。

6. 检查接线：完成接线后，仔细检查每个端子的连接是否稳固，确保没有裸露的金属部分，也没有短路或接错的情况。可以使用电工胶带将裸露的线缆进行包裹，以确保安全和美观。

7. 通电测试：重新通电并测试开关的功能。确保每个开关都能够独立控制其对应的灯具。如果某个灯具不亮，可以关掉电源，再检查该灯具的接线是否正确。如果所有灯具均能正常工作，说明接线成功。

六、注意事项

1. 安全第一：在接线过程中，必须确保电源已经关闭，并使用测电笔测试确认。在接线过程中，要时刻注意用电安全，避免触电事故的发生。

2. 理清电线：在接线之前，要理清需要连接的电线，确保每根电线的用途和连接位置都清楚明了。

3. 接线牢固：在连接电线时，要确保接线牢固，没有裸露的金属部分。使用螺丝刀拧紧螺丝时，要适度用力，避免损坏端子或电线。

4. 检查接线：完成接线后，要仔细检查每个端子的连接情况，确保没有短路或接错的情况。可以使用电工胶带将裸露的线缆进行包裹，以确保安全和美观。

5. 遵循规范：在接线过程中，要遵循相关的电气规范和标准，确保接线正确、安全、可靠。

通过以上步骤，您可以成功地将三联单控开关接线并投入使用。在接线过程中，务必注意用电安全，遵循相关规范和标准，确保接线正确、牢固、可靠。如果遇到任何问题或不确定的地方，请咨询专业电工或相关领域的专业人士。
