使用万用表测量电压的方法

万用表，这个在电工、电子爱好者以及DIY者手中频繁出现的工具，就像是电子世界的一把瑞士军刀，功能多样且实用。而在它的众多功能中，测量电压无疑是最常用也最基本的一项。无论是家庭电路检修，还是电子设备的调试，了解如何正确使用万用表来测量电压，都是一项不可或缺的技能。接下来，我们就来一起揭开万用表测量电压的神秘面纱。

一、认识万用表

万用表，全称为“多用表”或“复用表”，是一种能够测量电压、电流、电阻等多种电学量的便携式仪表。其设计原理基于电磁测量，通过内部的转换开关，可以方便地切换不同的测量功能和量程。

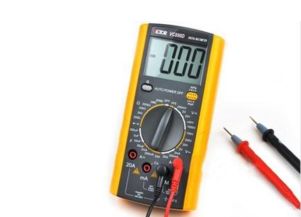

对于初学者来说，首先要熟悉万用表的基本构造。通常，万用表由表盘、选择旋钮、测试笔（红黑两支）、表笔插孔以及内部电路等部分组成。表盘上标注了不同测量功能下的刻度线和量程选择，而选择旋钮则用于设定测量的类型和量程。

二、测量前的准备

在正式使用万用表测量电压之前，我们需要做好一些准备工作，以确保测量的准确性和安全性。

1. 选择合适的量程：电压测量的量程选择至关重要。如果量程过小，可能会导致万用表损坏；如果量程过大，则测量精度会受到影响。因此，在测量前，我们需要根据待测电压的大致范围，选择万用表上合适的量程。如果不确定电压大小，可以先选择较大的量程进行预估，然后再调整至更精确的量程。

2. 连接测试笔：将红黑两支测试笔分别插入万用表对应的正负极插孔中。红色测试笔通常连接正极，黑色测试笔连接负极。

3. 确认万用表状态：确保万用表处于电压测量模式，并且已经正确校准。一些高端的万用表具有自动校准功能，而大多数普通万用表则需要手动校准。

三、测量电压的步骤

一切准备就绪后，我们就可以开始测量电压了。以下是详细的测量步骤：

1. 断电检查：在测量交流电压时，通常可以直接进行测量。但在测量直流电压时，为了避免短路或触电风险，务必先确保电路已经断电。

2. 连接测试笔：将红色测试笔接触待测电压的正极（或高电位点），将黑色测试笔接触负极（或低电位点）。对于交流电压，正负极的区分并不严格，只要保证两支测试笔分别连接在电路的两端即可。

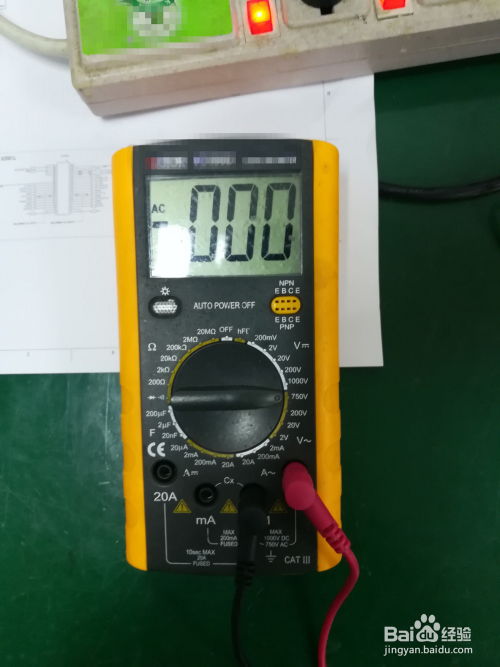

3. 读取数据：连接好测试笔后，观察万用表表盘上的指针或数字显示屏。指针会指向对应量程下的刻度线，而数字显示屏则会直接显示电压值。注意，读取数据时，要确保眼睛与表盘或显示屏保持垂直，以减少视觉误差。

4. 记录与分析：将读取到的电压值记录下来，并与预期值或标准值进行比较。如果存在差异，可能需要对电路进行检查和调整。

四、注意事项与故障排除

在使用万用表测量电压时，还需要注意一些安全事项和故障排除方法：

1. 安全第一：在测量高压电路时，务必穿戴好绝缘手套和护目镜，以防止触电或电弧烧伤。同时，要确保测试笔与电路连接牢固，避免在测量过程中脱落导致短路。

2. 避免误操作：在使用万用表时，要避免误将电压档切换到电流档或电阻档，否则可能会导致万用表损坏或电路短路。如果不慎切换到了错误的档位，应立即断开测试笔与电路的连接，并检查万用表的状态。

3. 故障排查：如果万用表在测量过程中出现故障或读数不准确，首先检查测试笔是否连接正确、量程是否选择适当以及万用表是否处于正常工作状态。如果问题仍未解决，可能需要更换电池或送修。

五、拓展应用：测量不同类型的电压

万用表不仅能够测量直流电压和交流电压，还能测量一些特殊类型的电压，如脉冲电压、峰值电压等。这些拓展应用需要更高级的设置和技巧。

1. 测量交流电压的有效值：对于大多数交流电路来说，我们关心的是电压的有效值，因为它决定了电路中的功率消耗。万用表在交流电压档位下测量的就是有效值。

2. 测量直流电压的平均值：虽然直流电压本身是一个恒定的值，但在某些情况下，我们可能需要测量其在一个周期内的平均值。这通常需要使用特殊的测量电路或功能扩展模块。

3. 测量脉冲电压和峰值电压：脉冲电压和峰值电压是某些特殊电路中的关键参数。为了准确测量这些值，可能需要使用具有快速响应时间和高精度采样的万用表或示波器。

六、结语

万用表测量电压是一项既基础又重要的技能。通过掌握正确的测量方法和注意事项，我们可以更加准确地了解电路的状态和性能。同时，随着对万用表功能的深入了解和拓展应用的学习，我们还可以将其应用于更多领域的测量和分析中。无论是家庭电路的检修还是电子设备的调试，万用表都是我们不可或缺的得力助手。希望这篇文章能够帮助大家更好地理解和使用万用表来测量电压，让电子世界变得更加简单和有趣。
