太阳能热水器工作原理深度解析

太阳能热水器作为一种利用可再生能源的设备，已经在全球范围内得到了广泛应用。其工作原理主要是将太阳光能转化为热能，从而将水从低温度加热到高温度，以满足人们在生活和生产中对热水的需求。下面，我们将从多个维度对太阳能热水器的工作原理进行详细解析。

一、太阳能热水器的分类

太阳能热水器按结构形式主要分为真空管式太阳能热水器和平板式太阳能热水器。其中，真空管式太阳能热水器占据国内95%的市场份额，是市场主流。

1. 真空管式太阳能热水器

真空管式太阳能热水器主要由集热管、储水箱及支架等相关附件组成。集热管是太阳能热水器转换热能的核心部件，其工作原理是利用热水上浮、冷水下沉的原理，使水在集热管内产生微循环，从而达到加热的效果。

2. 平板式太阳能热水器

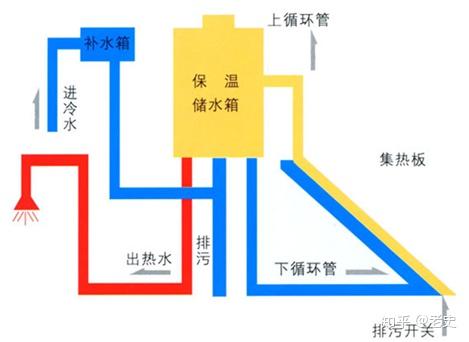

平板式太阳能热水器主要由金属材质的集热板、水箱及支架等组成。其工作原理是介质在集热板内因热虹吸自然循环，将吸收的热量及时传送到水箱内。介质也可通过泵循环实现热量传递，从而保证水温的稳定。

二、太阳能热水器的工作原理

太阳能热水器的工作原理可以分为吸热过程、循环管路和系统工作三个主要环节。

1. 吸热过程

在吸热过程中，太阳光辐射透过真空管或集热板的外层，被集热镀膜吸收后，热量沿管壁或板面传递到管内或板内的水中。水受热后温度逐渐升高，比重减小而上升，形成一个向上的动力，构成一个热虹吸系统。随着热水的不断上移并储存在储水箱上部，同时温度较低的水沿管的另一侧不断补充，如此循环往复，最终整箱水都升高至一定的温度。

2. 循环管路

在循环管路方面，直插式结构的真空管式太阳能热水器是通过重力的作用提供动力，而平板式则通过自来水的压力提供动力。不过，这两种太阳能集中供热系统均采用泵循环来增强热交换效率。由于太阳能热水器集热面积不大，考虑到热能损失，一般不采用管道循环。

3. 系统工作

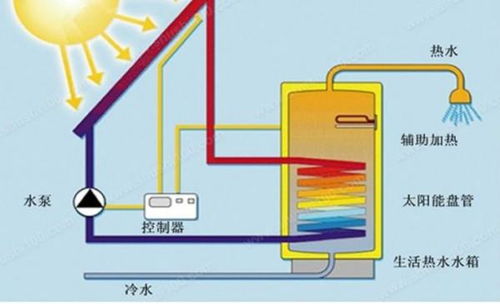

系统工作主要包括温差控制集热循环和地暖管道循环系统。温差控制集热循环是通过集热器温测器和水温感应器检测太阳能辐射后集热管温度上升的情况，当集热器温度和水箱温度水温差到达设定值时，通过检测系统发出指令，循环泵将中央热水器中的冷水输入集热器中，水被加热后再回到水箱中，使水箱内的水达到设定的温度。地暖管道循环系统则是通过增加热水循环泵，并通过控制器控制地暖管道循环，当水温达到设定温度时，自动启动地暖循环泵，使高温水通过地暖盘管在室内循环，从而提高室内温度。

三、太阳能热水器的优点

太阳能热水器因其独特的工作原理和结构，具有许多显著的优点。

1. 环保节能

太阳能是一种免费的、可再生的绿色能源，使用太阳能热水器可以减少对传统能源的依赖，降低家庭能源开支。同时，太阳能热水器的使用过程中不会产生二氧化碳等污染物，对环境友好。

2. 安全可靠

太阳能热水器不采用电热元件直接加热，避免了漏电的安全隐患。与燃气热水器相比，太阳能热水器没有燃气泄露或一氧化碳中毒之类的安全隐患，因此具有更卓越的安全性能。

3. 性能稳定

平板太阳能集热器不像真空管那样存在间隙，它是一个连续的平面，整个集热器表面都可以接受太阳光。因此，在同样的采光面积和日照强度下，平板太阳能热水器的日平均效率比真空管要高6%以上。同时，平板太阳能集热器通过金属连接集热器与系统，系统稳定性好，尤其适合大型场所使用。

4. 使用舒适

太阳能热水器可以24小时提供充足的热水，不会出现燃气热水器无法同时满足多个水龙头用热水的问题，也不会出现电热水器容量小、多人洗澡需要等待的问题。即开即用热水，出水量大，出水温度稳定，满足用户对热水的期望。

5. 寿命长，维护成本低

太阳能热水器的寿命较长，维修成本较低，使用寿命可达20年以上。在长期使用过程中，能够为用户节省大量的能源费用和维护成本。

四、太阳能热水器的安装与使用

太阳能热水器的安装和使用需要注意以下几点。

1. 安装位置

太阳能热水器的安装位置应选择阳光照射时间最长的地方，一般选在南向的屋顶或阳台。支架的角度应根据所在地的纬度进行调节，以确保最大限度地接受太阳光。

2. 安装步骤

太阳能热水器的安装步骤包括准备施工工具、打开热水器包装检查配件是否齐全、组装支架、固定支架、安装水箱、安装真空管、接线、安装智能控制仪等。安装过程中需要注意各个部件的紧固和密封，以确保系统的稳定性和安全性。
