揭秘马桶内部:工作原理与结构详解图解

作者:佚名 来源:未知 时间:2024-11-04

马桶原理结构图解全解析

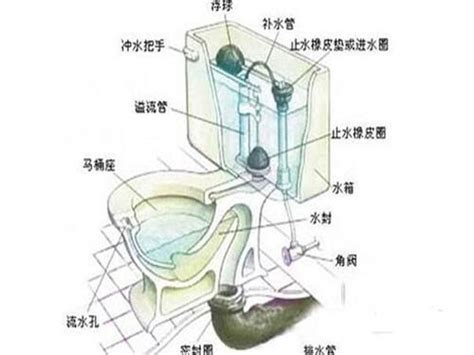

揭秘马桶内部:工作原理与结构详解图解 1

抽水马桶作为现代家庭卫生间的重要设施,其工作原理和结构虽然看似简单,却蕴含着巧妙的物理原理。通过了解马桶的原理和结构,我们能更好地使用和保养它,甚至能在遇到一些常见问题时自行解决。本文将通过图解的方式,全面解析抽水马桶的原理和结构。

一、抽水马桶的基本原理

抽水马桶的基本原理主要依赖于虹吸现象。虹吸现象是液态分子间引力与位差能造成的,即利用水柱压力差,使水上升再流到低处。简单来说,就是由于管口水面承受不同的大气压力,水会由压力大的一边流向压力小的一边,直到两边的大气压力相等,容器内的水面变成相等高度,水就会停止流动。

二、抽水马桶的结构图解

抽水马桶主要由水箱和马桶主体两部分组成。水箱是存储水的地方,马桶主体则是排污的部分。以下是马桶各部分结构的详细图解和说明:

1. 水箱部分

进水管:用于向水箱内注水。当水箱内的水位下降时,进水管会自动向水箱内加水。

出水管:与马桶主体相连,用于将水箱内的水排入马桶主体,冲洗污物。

渗水管:设计在水箱内的较高位置,当进水管出现漏水故障时,防止水漫出水箱,水会通过渗水管直接流入马桶内。

浮球和杠杆:浮球随着水位的升降而升降,通过杠杆机构控制进水阀的开关,以保持水箱内的水位恒定。

进水阀:包括浮子开关和进水管组件,用于控制进水管向水箱内加水的动作。

放水旋钮:用户按下放水旋钮时,通过杠杆机构将出水塞拉起,使水箱内的水流入马桶主体。

2. 马桶主体部分

大便器:用于收集污物的部分,下方连接S形排污管道。

S形弯:大便器下方的弯曲管道,是虹吸作用的关键部分。当马桶内的水面超过S形弯的最高点时,会形成虹吸现象,将污物和水一同抽走。

排污口:连接S形弯的下水道口,将污物排出。

水封:虹吸作用结束后,留下的少量水形成水封,起到防止臭气返流的作用。

三、抽水马桶的工作原理图解

抽水马桶的工作原理可以分为两个主要阶段:充水和排污。

1. 充水阶段

1. 初始状态:水箱内充满水,浮球浮在水面,进水阀关闭。

2. 用户操作:用户按下放水旋钮,旋钮通过杠杆将出水塞拉起,水箱内的水开始流入马桶主体。

3. 水位下降:随着水的流出,水箱内的水位下降,浮球也随之下降。

4. 进水阀打开:当浮球下降到一定位置时,通过杠杆机构将进水阀打开,进水管开始向水箱内加水。

5. 浮球上升:随着水箱内水位的上升,浮球也随之上升,直到浮球升到一定高度,通过杠杆机构将进水阀关闭,充水阶段结束。

2. 排污阶段

1. 初始状态:马桶主体内充满水,水面低于S形弯的最高点。

2. 用户操作:用户按下放水旋钮,旋钮通过杠杆将出水塞拉起,水箱内的水开始流入马桶主体。

3. 水位上升:随着水的流入,马桶主体内的水位上升,直到超过S形弯的最高点。

4. 虹吸作用:当水面超过S形弯的最高点时,形成虹吸现象,污物和水被一同抽走,通过排污口排出。

5. 虹吸结束:当马桶主体内的水位下降到一定程度时,虹吸作用停止,剩下的少量水形成水封。

四、抽水马桶的常见问题和解决方法

1. 马桶漏水

马桶漏水是一个常见的问题,可能是由于水箱配件密封不严、进水管漏水或排水阀密封不良等原因造成。

解决方法:检查水箱配件是否密封良好,更换损坏的配件;检查进水管是否漏水,更换漏水的进水管;检查排水阀是否密封良好,更换密封不良的排水阀。

2. 马桶堵塞

马桶堵塞通常是由于杂物或硬物阻塞排污管道造成的。

解决方法:使用简易疏通器或钢丝绳进行疏通;如果堵塞严重,可能需要拆开马桶进行疏通。

3. 水封失效

水封失效可能是由于水封高度不够或水封被破坏造成的。

解决方法:调整水封高度,
