电阻测试仪使用指南：轻松掌握操作步骤

电阻测试仪是电子和电气领域中的重要测试设备，广泛应用于电气安全检查与接地工程竣工验收等场合。本文将详细介绍电阻测试仪的使用方法，从准备工作、连接测试电路、设置测量范围、进行测量、读取结果及安全注意事项等多个维度进行阐述，旨在帮助使用者更好地掌握设备的操作技巧和维护要点。

电阻测试仪的使用方法

一、准备工作

在使用电阻测试仪之前，首先要确保仪器处于正常工作状态。检查电源线和测量引线是否完好无损，避免在测试过程中出现断路或短路的情况。同时，将电阻测试仪放置在平稳的工作台上，确保设备连接稳固，防止测量过程中因晃动影响测量结果。

二、连接测试电路

1. 选择合适的测量范围：

根据待测电阻的预估范围，选择合适的测量范围。通常选择最接近待测电阻值的范围，以获得最佳的测量精度。如果预估电阻值较大，应选择较大的测量范围，以避免仪器过载。

2. 连接测试引线：

将电阻测试仪的红色正极引线与电阻的一端相连，将黑色负极引线与电阻的另一端相连。确保引线与电路连接良好，无松动或接触不良的情况。对于接地电阻测试仪，需要插入地针，一般要求两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下，插入深度为400mm。

三、设置测量模式与范围

1. 检查指针：

将电阻测试仪水平放置，检查检流计的指针是否指向中心线。如果指针没有指向中心线，需要调节“零位调整器”使指针指向中心线。这一步骤对于确保测量结果的准确性至关重要。

2. 调整测量范围：

根据待测电阻的预估范围，旋转“倍率标度”（或称粗调旋钮）调置大倍数。然后慢慢地转动发电机转柄，使指针开始发生偏移。当指针接近中心线时，旋转“测量标度盘”（或称细调旋钮）使检流计指针指向中心线。

四、进行测量

1. 摇转转柄：

在设定好测量范围后，开始摇转转柄。在摇转过程中，观察检流计的指针是否与平衡相接近（指针近于中心线）。当指针接近中心线时，加快摇转转柄的速度，使其转速达到120r/min。此时，调整“测量标度盘”使指针指向中心线。

2. 读取结果：

当检流计指针稳定指向中心线时，“测量标度盘”上的读数即为待测电阻的电阻值。如果读数过小（例如小于1），说明倍率标度倍数太大，需要减小倍率并重新测量。确保读数清晰、准确，并记录下测量结果。

五、断开连接与关机

1. 断开连接：

在测量完成后，断开电阻测试仪的探头与被测电阻的连接。首先断开电路中的电源，然后断开测量引线。确保操作安全，避免触电或短路。

2. 复位与关机：

将电阻测试仪复位至初始状态，然后拆下接线。在拆下接线时，应注意不要损坏设备或接线。关闭电阻测试仪的电源，保存电池寿命并确保设备安全。

安全注意事项

1. 详细阅读说明书：

在使用电阻测试仪之前，务必详细阅读使用说明书，了解设备的操作方法和注意事项。遵循说明书的指示步骤进行操作，确保测试的准确性和设备的安全。

2. 使用原厂附件：

请勿使用非原厂提供的附件，以免发生危险或影响测试结果。确保使用的附件符合设备的要求和标准。

3. 良好接地：

为确保测试过程的安全性，测试仪器必须良好接地。在测试过程中，应确保测试仪器的接地线与大地连接牢固可靠。

4. 避免误操作：

在整个测量过程中，不能随意调节其他按钮或旋钮。避免在测量过程中改变测量范围或模式，以免影响测量结果的准确性。

5. 维护与保养：

在测试完毕后，应将电阻测试仪复位至初始状态，并进行必要的清洁和维护。注意保持设备的干燥和通风，避免将设备放置在阳光直射、雨淋或潮湿的环境中，以防止设备过热或损坏。

6. 安全操作：

在搬运或维修电阻测试仪时，应先关机并将电源线拆掉，以确保设备和人员的安全。避免在潮湿或有腐蚀性气体的环境中使用设备，以免损坏设备或影响测量结果。

电阻测试仪的种类与应用

电阻测试仪的种类较多，包括接地电阻测试仪、绝缘电阻测试仪、直流电阻测量仪、表面电阻测试仪以及回路电阻测试仪等。不同种类的电阻测试仪适用于不同的测试场合和对象。

接地电阻测试仪：用于测量接地体的电阻和土壤散流电阻，是电气安全检查和接地工程竣工验收的重要工具。

绝缘电阻测试仪：用于测量电气设备或线路的绝缘电阻，以判断其绝缘性能是否良好。

直流电阻测量仪：用于测量变压器、电机等设备的直流电阻，是电气预防性试验中的重要仪器。

表面电阻测试仪：用于测量物体表面的电阻值，常用于测量防静电材料、地板涂料等材料的电阻性能。

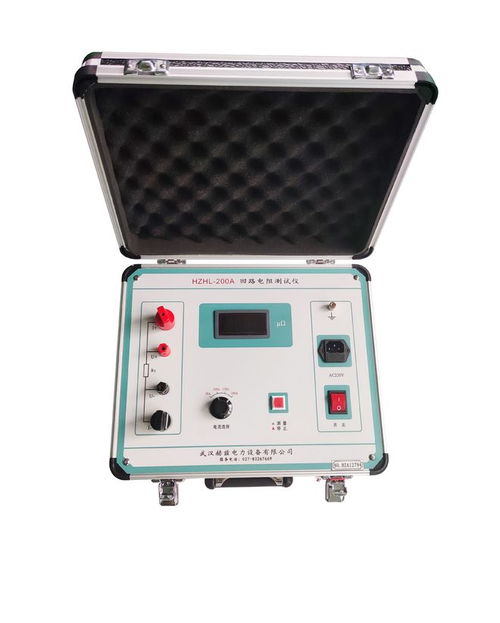

回路电阻测试仪：用于测量高低压开关的主触头接触电阻值、高低压电缆线路的直流电阻值等。

电阻测试仪的准确使用和合理维护对于确保测试结果的准确性和设备的安全至关重要。通过本文的介绍，希望能够帮助使用者更好地掌握电阻测试仪的使用方法和注意事项，提高测试效率和准确性。在使用过程中，务必遵循使用说明书的指示步骤进行操作，并注意设备的维护和保养工作，以延长设备的使用寿命并提高使用效果。
