千分尺的读数技巧与工作原理

千分尺的读数方法和原理

千分尺是一种常见的精密测量工具，广泛应用于工业生产和科研领域，用于测量小到0.001毫米的尺寸。为了全面了解和正确使用千分尺，我们需要深入理解其读数方法和工作原理。

千分尺的工作原理

千分尺是根据螺旋放大的原理制成的。具体而言，它是基于螺旋副的工作原理，即螺杆在螺母中旋转一周时，螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。千分尺的精密螺纹螺距通常为0.5毫米，而可动刻度上有50个等分刻度。因此，当可动刻度旋转一周时，测微螺杆可前进或后退0.5毫米，这意味着旋转每个小分度，相当于测微螺杆前进或后退0.5/50=0.01毫米。

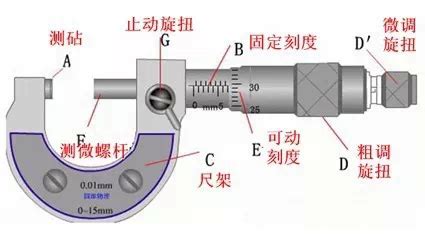

千分尺的主要组成部分包括测微螺杆、螺纹轴套、固定套筒和微分筒。测微螺杆的螺距设计使得当螺杆旋转时，能够沿着螺纹轴套精确移动，从而实现对微小距离的测量。微分筒与测微螺杆连为一体，其圆周上刻有50等份线，当微分筒转过自身刻度一格时，与其连为一体的测微螺杆也转过同样距离，即千分之一毫米。因此，千分尺能够准确到0.01毫米，并且由于还能再估读一位，可以读到毫米的千分位，这也是它被称为千分尺的原因。

千分尺的读数方法

千分尺的读数方法主要有游标读数法、零点法和估读法，以下是具体的操作步骤和注意事项：

游标读数法

游标读数法是一种常见且精确的读数方法。在千分尺上，刻度尺和游标是垂直于被测物体的。游标上的标尺会显示小数部分，而刻度尺会显示整数部分。因此，使用游标读数法时，需要先读取刻度尺上的整数值，再加上游标上的小数值。

具体操作步骤如下：

1. 读取整数部分：观察固定套筒上的刻度，读取左边的端面线所对应的整数值。

2. 读取小数部分：将活动套筒上其中一条刻度线与固定套筒上零基准线对齐，读出这条刻度线所对应的小数值。这个值通常从微分筒上读出，微分筒上的每一个小分度表示0.01毫米。

3. 相加得出总读数：将整数部分和小数部分相加，得出总读数。例如，如果刻度尺上读到10毫米，游标上读到0.02毫米，那么总读数就是10.02毫米。

零点法

零点法也是一种常见的读数方法，适用于需要快速测量的场合。这种方法的基本步骤是将千分尺的游标调整到零刻度，然后将被测物体放在千分尺上，旋转游标直到游标接触到被测物体表面。此时，游标上的尺寸值就是被测物体的实际尺寸。

具体操作步骤如下：

1. 调整零点：确保千分尺的游标处于零刻度位置。

2. 放置被测物体：将被测物体放在千分尺的测量面上。

3. 旋转游标：轻轻旋转游标，直到游标与被测物体表面接触。

4. 读取读数：此时游标上的尺寸值就是被测物体的实际尺寸。

使用零点法时，需要注意游标和被测物体表面的接触情况，以确保读数的准确性。如果游标未能完全接触被测物体表面，则测量结果会偏小；反之，如果游标过度压迫被测物体表面，则测量结果会偏大。

估读法

当被测物体的尺寸小于千分尺的分度值时，可以使用估读法。例如，如果千分尺的分度值为0.01毫米，而被测物体的尺寸为0.022毫米，此时可以使用估读法，将尺寸估计为0.02毫米。

使用估读法时，需要注意以下几点：

1. 选择合适的分度值：根据被测物体的尺寸选择合适的千分尺分度值。如果分度值过大，则测量结果可能不够精确；如果分度值过小，则测量过程可能过于繁琐。

2. 观察读数：仔细观察千分尺的读数，根据游标和刻度尺的相对位置进行估计。

3. 考虑误差范围：估读法存在一定的误差范围，因此在实际应用中需要考虑这一因素。如果测量结果对精度要求较高，则可能需要采用更精确的测量工具或方法。

注意事项

在使用千分尺进行测量时，需要注意以下几点：

1. 清洁和保养：在使用千分尺之前，需要确保其表面干净、无油污和灰尘。使用后，应将其存放在干燥、通风的地方，避免受潮和腐蚀。

2. 正确使用工具：测量时应将千分尺的测量面与被测物体表面垂直，并轻轻旋转游标以确保接触良好。避免用力过大导致测量面磨损或变形。

3. 读数准确：在读取读数时，需要仔细观察刻度尺和游标的相对位置，确保读数的准确性。如果发现读数不清晰或不稳定，应重新调整千分尺并重新测量。

4. 记录数据：测量完成后，应及时记录数据并进行分析。如果测量结果超出预期范围或存在异常值，应重新进行测量并检查测量过程是否存在问题。

综上所述，千分尺是一种重要的精密测量工具，其工作原理和读数方法对于保证测量结果的准确性和可靠性至关重要。通过深入了解千分尺的工作原理和熟练掌握其读数方法，我们可以更好地利用这一工具进行精确的测量工作。
