怎样轻松测量？揭秘有源二端网络的开路电压与短路电流测量法

测量有源二端网络的开路电压和短路电流是电子工程和电路分析中的基础任务。这些测量对于理解电路的行为、设计电路以及故障排查都至关重要。本文将详细介绍如何测量有源二端网络的开路电压和短路电流，并探讨不同测量方法的优缺点。

测量开路电压

直接测量法

最直接的方法是使用电压表直接测量有源二端网络的开路电压。这种方法简单明了，只需将有源二端网络的输出端开路，然后用电压表测量其两端的电压即可。这种方法得出的结果一目了然，但需要注意的是，当被测网络的内阻较大时，直接测量可能会引入较大的误差。

零示法

为了消除电压表内阻的影响，可以采用零示法。零示法的原理是用一个低内阻的恒压源与被测有源二端网络进行比较。当恒压源的输出电压与被测网络的开路电压相等时，电压表的读数将为“0”。此时，断开电路并测量恒压源的输出电压，即为被测网络的开路电压。这种方法可以显著提高测量的准确性，但操作相对复杂，需要精确控制恒压源的输出电压。

测量短路电流

开路电压、短路电流法

在测量短路电流时，可以先测量有源二端网络的开路电压，然后在输出端接上一个小电阻（通常称为短路电阻），用电流表测量通过该电阻的电流。这个电流即为短路电流。然而，这种方法有一个显著的缺点：当被测网络的内阻很小时，短路电流可能很大，容易损坏电流表。因此，在测量前需要估算短路电流的大小，并选择合适的电流表。

伏安法

伏安法是一种更为通用的方法，适用于测量各种内阻的有源二端网络。具体步骤是：在被测网络的输出端接上不同的负载电阻，分别测量每个负载电阻上的电压和电流。通过绘制电压-电流曲线（即伏安特性曲线），可以直观地看出电压与电流的关系。然后，根据曲线的斜率可以计算出被测网络的等效内阻。最后，用开路电压除以等效内阻即可得到短路电流。这种方法虽然操作相对繁琐，但可以提供更多的信息，有助于深入理解电路的行为。

半电压法

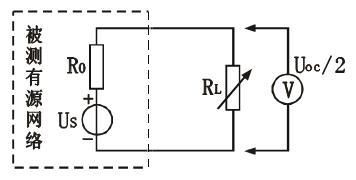

半电压法是一种简化的测量方法，适用于测量具有高内阻的有源二端网络。具体步骤是：在被测网络的输出端接上一个负载电阻，调整电阻的阻值，使得负载电压等于被测网络开路电压的一半。此时，负载电阻的阻值即为被测网络的等效内阻。然后，用开路电压除以等效内阻即可得到短路电流。这种方法简单易行，但精确度可能不如伏安法。

不同测量方法的优缺点

直接测量法

优点：操作简单，结果直观。

缺点：当被测网络的内阻较大时，测量误差较大。

零示法

优点：可以消除电压表内阻的影响，提高测量准确性。

缺点：操作复杂，需要精确控制恒压源的输出电压。

开路电压、短路电流法

优点：测量方法简单，容易操作。

缺点：当被测网络的内阻很小时，容易损坏电流表；当内阻很大时，测量误差较大。

伏安法

优点：可以提供更多的信息，有助于深入理解电路的行为；适用于测量各种内阻的有源二端网络。

缺点：需要绘制伏安特性曲线，操作相对繁琐。

半电压法

优点：操作简单，易于实现。

缺点：精确度可能不如伏安法。

注意事项

1. 选择合适的仪器：在测量前，需要根据被测网络的特点选择合适的电压表、电流表和电阻。例如，当被测网络的内阻较小时，需要选择能够承受大电流的电流表；当被测网络的内阻较大时，需要选择具有高输入阻抗的电压表。

2. 保护电路：在测量短路电流时，需要特别注意保护电路中的元器件。如果短路电流可能很大，可以在电路中串联一个保险丝或限流电阻，以防止电流表损坏或电路短路。

3. 准确读数：在测量过程中，需要准确读取电压表和电流表的读数。为了减小读数误差，可以采用多次测量取平均值的方法。

4. 注意安全：在测量过程中，需要注意安全。特别是在测量高电压或大电流时，需要采取必要的防护措施，如穿戴绝缘手套和护目镜等。

5. 理解电路：在进行测量之前，需要对被测电路有充分的理解。这包括了解电路的结构、工作原理以及各元器件的参数等。只有理解了电路，才能正确地选择测量方法并准确地解释测量结果。

综上所述，测量有源二端网络的开路电压和短路电流是电子工程和电路分析中的基础任务。通过选择合适的测量方法和仪器，并注意测量过程中的各种细节和安全问题，我们可以准确地测量出这些参数，并为后续的电路设计和故障排查提供有力的支持。
