如何辨识二极管的正负极

如何区分判断二极管的正负极

在电子学领域，二极管是一种至关重要的电子元件，广泛应用于整流、检波、开关等电路中。然而，在使用二极管之前，一个基础且关键的步骤是正确区分和判断其二极管的正负极。本文将从物理结构、电气特性、外观标识、测试仪器以及实际应用等多个维度，详细介绍如何准确区分和判断二极管的正负极。

一、从物理结构判断

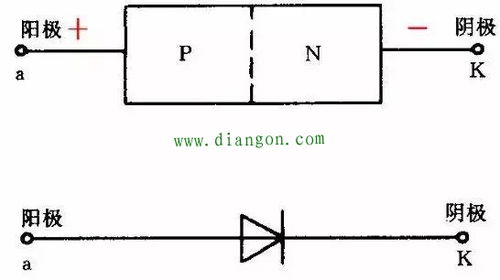

二极管主要由PN结构成，其结构特点决定了其正负极的区分。

1. 点接触型二极管

点接触型二极管通常由一个圆形金属片（阳极）与一个细金属针（阴极）接触而成。在这种结构中，金属针作为阴极，圆形金属片作为阳极。通过观察其物理结构，可以直观地判断出二极管的正负极。

2. 面接触型二极管

面接触型二极管的结构相对复杂一些，但通常也可以通过观察其内部结构来区分正负极。一般来说，面积较大的电极是阳极，面积较小的电极是阴极。在一些特殊设计的二极管中，可能会有特殊的标记或结构来指示正负极。

二、从电气特性判断

二极管的电气特性也是区分其正负极的重要依据。通过测量二极管在不同极性电压下的导电性，可以准确判断其正负极。

1. 正向导电性

当给二极管施加正向电压（即阳极接正极，阴极接负极）时，二极管会表现出良好的导电性，电流可以顺利通过。此时，二极管处于导通状态。

2. 反向截止性

当给二极管施加反向电压（即阳极接负极，阴极接正极）时，二极管会表现出极高的电阻，几乎不导电。此时，二极管处于截止状态。

利用这一特性，可以通过测量二极管在不同极性电压下的电阻值来判断其正负极。具体方法是：将万用表调至电阻档，分别测量二极管两个引脚之间的电阻值。如果测得电阻值较小，说明此时二极管处于正向导电状态，与万用表正极相连的引脚为阳极；如果测得电阻值极大或无穷大，说明此时二极管处于反向截止状态，与万用表正极相连的引脚为阴极。

三、从外观标识判断

为了方便使用和识别，大多数二极管在制造时都会在外观上标注正负极。这些标注可能以不同的形式出现，如色环、箭头、文字等。

1. 色环标识

一些二极管会在其外壳上涂上不同颜色的色环来标识正负极。通常，靠近负极的一端会涂有特定的颜色（如银色或白色），而靠近正极的一端则保持本色或涂有其他颜色。通过观察色环的位置和颜色，可以方便地判断出二极管的正负极。

2. 箭头标识

有些二极管会在外壳上印制一个箭头符号，箭头所指的方向即为正极。通过观察箭头符号的方向，可以直观地判断出二极管的正负极。

3. 文字标识

还有一些二极管会在外壳上直接标注“+”或“-”符号来表示正负极。此外，一些二极管还会标注型号和极性标识，如“A”表示阳极，“K”表示阴极等。通过观察这些文字标识，也可以准确地判断出二极管的正负极。

四、利用测试仪器判断

在电子维修和调试过程中，测试仪器是不可或缺的工具。通过利用万用表、示波器等测试仪器，也可以方便地判断二极管的正负极。

1. 使用万用表测量二极管电压降

将万用表调至电压档，并将表笔分别接在二极管的两个引脚上。然后，给二极管施加一个正向电压（如5V），观察万用表显示的电压降。由于二极管在正向导电时具有一定的电压降（通常为0.7V左右），因此当测得电压降时，与万用表正极相连的引脚即为阳极；反之，则为阴极。

2. 使用示波器观察二极管波形

将示波器的探头分别接在二极管的两个引脚上，并给二极管施加一个交流信号。然后，观察示波器显示的波形。由于二极管具有单向导电性，因此当交流信号的正半周作用于二极管时，二极管会导通并产生相应的波形；而当交流信号的负半周作用于二极管时，二极管会截止并停止产生波形。通过观察波形的出现和消失，可以判断出二极管的正负极。

五、从实际应用中判断

在实际的电子电路设计和调试过程中，也可以通过一些巧妙的方法来判断二极管的正负极。

1. 利用整流电路判断

在整流电路中，二极管通常被用作整流元件。通过观察整流电路的输出波形和极性，可以判断出二极管的正负极。例如，在桥式整流电路中，如果输出波形为正弦波的半波且极性正确，则说明二极管的正负极连接正确；如果输出波形异常或极性相反，则说明二极管的正负极连接错误。

2. 利用稳压电路判断

在稳压电路中，二极管通常被用作稳压元件。通过观察稳压电路的输出电压和稳定性，也可以判断出二极管的正负极。例如，在串联型稳压电路中，如果输出电压稳定且极性正确，则说明二极管的正负极连接正确；如果输出电压不稳定或极性相反，则说明二极管的正负极连接错误。

结语

综上所述，区分和判断二极管的正负极是电子学领域的一项基础技能。通过从物理结构、电气特性、外观标识、测试仪器以及实际应用等多个维度进行观察和测量，我们可以准确地判断出二极管的正负极。掌握这一技能对于电子爱好者、维修工程师以及电子工程师来说都至关重要，它将为我们在电子电路的设计、调试和维修过程中提供有力的支持。
