如何识别二极管符号的正负极

当我们探索电子世界的基础元件时，二极管无疑是一个不可或缺的角色。它不仅结构简单，而且功能强大，广泛应用于整流、检波、稳压等多种电路中。然而，对于初学者来说，如何正确识别二极管的正负极却常常成为一道门槛。今天，我们就来详细聊聊如何轻松看懂二极管的符号，以及如何通过这些符号判断其正负极。

一、二极管基础知识回顾

首先，简单回顾一下二极管的基本构成。二极管主要由PN结构成，它有两个极：正极（也称阳极A）和负极（也称阴极K）。电流在二极管中的流动是单向的，即从正极流向负极（在正向偏置下），而反向则几乎不导电。

二、二极管符号解读

1. 国际标准符号

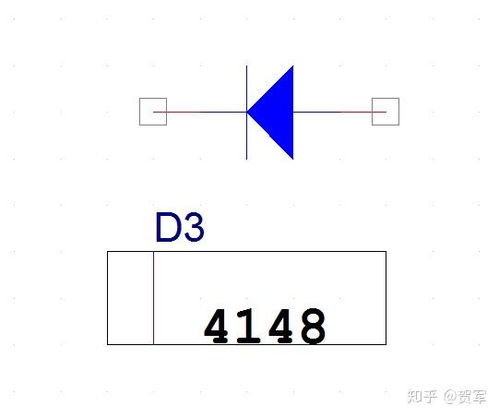

在国际电子元件标识体系中，二极管的符号通常用一个三角形加一个短直线来表示。这个符号简洁明了，直接反映了二极管的基本结构和功能。

正极（阳极A）：符号中，三角形的顶点通常指向正极，表示电流的主要流向。在一些图纸中，还会在三角形顶点附近标注“A”字母或一个小箭头，以进一步明确指出正极位置。

负极（阴极K）：短直线连接在三角形的底部，代表负极或阴极。在某些图示中，短直线旁边也可能标有“K”字母，但大多数情况下，仅通过位置即可判断。

2. 简化符号

除了上述的标准符号外，在电路图或简化示意图中，二极管还经常以更简化的形式出现，如一个简单的箭头指向一条直线或曲线。

箭头方向：箭头的方向始终指向二极管的负极（阴极），这与电流在正向偏置下的流动方向相反，但这样的表示方式便于我们快速识别。

直线/曲线：与箭头相连的部分代表二极管的另一极（正极或阳极）。虽然这种表示方法没有直接标出“A”或“K”，但结合箭头方向，我们可以轻松推断出正负极。

三、实战技巧：如何快速判断二极管正负极

1. 观察元件标识

大多数二极管在其外壳上都会印有制造商的标识、型号以及正负极标记。常见的正负极标记包括：

色环：部分二极管会在负极一端用不同颜色的环来标记。

条纹：与色环类似，但可能是单一颜色的条纹。

凹槽/凸起：外壳上的凹槽或凸起设计也常被用来指示负极位置。

2. 使用万用表检测

对于没有明显标记或标识不清的二极管，我们可以使用万用表来进行检测。

设置档位：将万用表拨至二极管测试档（通常有一个二极管符号的档位）。

测量：将万用表的红表笔接触二极管的一端，黑表笔接触另一端。观察万用表显示的读数。

如果显示正向压降（通常在0.5V至0.7V之间，具体值取决于二极管类型），则红表笔接触的是正极，黑表笔接触的是负极。

如果交换表笔后读数显著增大或几乎无读数，说明之前测量的正是正向偏置状态，再次确认了正负极的判断。

3. 记住常见类型特征

随着经验的积累，你会逐渐熟悉不同类型二极管的外观特征，如整流二极管、发光二极管（LED）等，它们虽然具体形状各异，但通常都会在负极或阳极附近有特定的标记或设计，便于识别。

四、结语

掌握了二极管符号的解读方法以及正负极的判断技巧，你将能更加自信地穿梭于电子元件的海洋中，无论是阅读电路图、设计电路还是进行故障排除，都能游刃有余。记住，实践是检验真理的唯一标准，多动手、多观察、多思考，你会发现自己对电子世界的理解越来越深入。希望这篇文章能成为你电子学习旅程中的一个小小助力！
