CAD填充命令实用指南

CAD，作为设计和工程领域的核心工具，拥有众多强大的功能，其中填充命令（HATCH）无疑是使用频率极高的一个。它不仅能帮助我们快速为图纸添加美观和实用的图案，还能提升设计效率。下面，让我们一起深入探索CAD中填充命令的奇妙世界，看看它是如何让我们的设计作品更加丰富多彩的。

填充命令的基础操作

在CAD中，填充命令（快捷键H）是帮助我们为封闭区域或选定对象添加实体填充、图案填充或渐变填充的强大工具。使用这一命令，我们首先需要确定填充的三个核心要素：图案、边界和比例。

启动填充命令：

快捷键：直接按H，然后按空格键，即可快速启动填充命令。

工具栏：在CAD的工具栏中，找到并点击填充图标，同样可以启动这一命令。

填充图案的选择与设置

当我们启动填充命令后，会弹出一个对话框，这里是我们设置填充参数的主要场所。

图案类型：

预定义：系统默认的填充图案类型，包括多种常用的图案，如四方格、菱形等。

用户定义：允许用户自行定义填充图案，适用于需要特殊图案填充的场合。

自定义：用户可以通过导入外部图案文件，创建自己的填充图案。

图案选择：

在选择了图案类型后，我们可以从下拉列表中选择具体的填充图案。如果选择了“预定义”类型，列表中会显示系统提供的多种图案。而“用户定义”和“自定义”类型则允许用户根据自己的需求，选择或创建图案。

颜色设置：

在选定图案后，我们可以进一步设置图案的颜色和背景色。如果不需要背景色，可以选择“无”。

边界的指定

边界是填充命令中的另一个关键要素。CAD提供了多种方法来指定填充的边界：

选封闭区域对象：直接选择一个已经封闭的图形对象，如矩形、圆形等，作为填充的边界。

指定对象封闭区域中的点：在封闭区域内任意点击一点，系统会自动识别并填充整个封闭区域。

利用-HATCH绘图选项指定边界点：通过输入命令参数，手动指定填充的边界点，适用于复杂形状的填充。

填充参数的高级设置

除了基本的图案、边界和颜色设置外，CAD的填充命令还提供了许多高级参数，帮助我们实现更加精细的填充效果。

角度和比例：

角度：设置填充图案的倾斜角度，可以通过调整角度来改变图案的视觉效果。

比例：设置填充图案的比例系数，调整比例可以使图案更加密集或稀疏。

双向：

当选择了“用户定义”类型的图案时，可以勾选“双向”选项，使填充图案在原有直线的基础上，再绘制一组与原直线成90度角的直线，形成交叉线效果。

相对图纸空间：

勾选此选项后，填充图案将相对于图纸空间单位进行缩放，这对于在布局中调整填充比例特别有用。

间距：

在“用户定义”类型的图案中，可以设置图案中线条之间的距离，通过调整间距可以改变图案的密度。

ISO笔宽：

当选择了预定义的ISO图案时，可以通过设置ISO笔宽来确定图案的比例。

实战案例：利用CAD填充快速布局贴地板砖

下面，我们通过一个具体的实战案例，来看看如何利用CAD的填充命令快速布局贴地板砖。

1. 绘制矩形：

首先，我们在图纸上绘制一个矩形，作为地板砖的铺设区域。

2. 启动填充命令：

按H键，然后按空格键，启动填充命令。

3. 选择图案：

在弹出的对话框中，选择四方格图案作为地板砖的样式。

4. 指定边界：

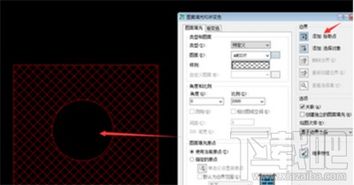

点击“添加:拾取点”，然后在矩形内部任意点击一点，系统会自动识别并填充整个矩形区域。

5. 调整参数：

根据需要，调整填充图案的角度、比例等参数，以达到最佳视觉效果。

6. 修改颜色：

最后，我们可以选中填充图案，然后修改其颜色，使其更加符合设计需求。

通过以上步骤，我们就成功利用CAD的填充命令快速布局了贴地板砖的效果。这种方法不仅高效，而且能够确保地板砖的铺设整齐、美观。

常见问题与解决方法

在使用CAD填充命令的过程中，我们可能会遇到一些常见问题。下面，我们来看看这些问题的解决方法。

填充无法修剪：

有时我们创建完填充后发现对填充图案不满意，想要裁掉一块却发现修剪不成功。这时，我们可以
