CAD中填充命令是什么？

CAD（计算机辅助设计）是一款广泛应用于工程绘图和设计领域的软件，其强大的功能包括精确绘图、三维建模、渲染等。在CAD绘图过程中，填充命令是不可或缺的功能之一，它主要用于在封闭区域内填充图案、颜色或渐变色，以增强图形的可读性和美观度。下面，我们就来详细介绍CAD中的填充命令。

CAD填充命令概述

CAD中的填充命令主要通过“HATCH”命令（快捷键H）来实现。此外，在某些CAD版本中，如浩辰CAD，填充命令可能被简写为“BHATCH”（快捷键BH）。无论使用哪种命令，其基本原理和操作步骤都大致相同。

使用HATCH命令进行填充

基本操作步骤

1. 启动命令：

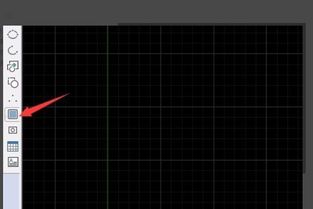

在AutoCAD中，可以通过菜单栏选择“绘图”选项卡，然后点击“图案填充”或“填充”按钮（快捷键H）。

在命令行中输入“HATCH”或“H”，然后按回车键确认，即可启动图案填充命令。

2. 选择填充区域：

使用鼠标点击要填充的封闭区域，或选择多个对象进行填充。需要注意的是，填充区域必须是封闭的，否则可能会出现填充不完整或填充错误的情况。

3. 设置填充参数：

在弹出的“图案填充和渐变色”对话框中，可以设置填充图案、颜色、比例、角度等参数。

点击“图案”下拉菜单，选择所需的填充图案。可以预览选定的图案，以确保其效果符合需求。

在“比例”字段中输入填充图案的比例大小，在“角度”字段中输入填充图案的旋转角度。这些设置有助于调整图案的密度和方向。

在“颜色”选项中，选择所需的填充颜色。可以选择CAD提供的标准颜色，也可以通过“更多颜色”选项自定义颜色。

4. 应用填充：

设置完成后，点击“确定”按钮，应用图案填充。CAD会在指定区域内填充选定的图案。

渐变色填充

除了基本的图案填充外，CAD还支持渐变色填充。这种填充方式能让设计更加丰富多彩。

1. 启动渐变色填充：

在“图案填充和渐变色”对话框中，点击切换至“渐变色”选项卡。

2. 设置渐变色参数：

根据实际需求勾选“单色”或“双色”。以“单色”为例，勾选后点击“…”按钮，在弹出的“选择颜色”对话框中选择渐变填充的颜色。

颜色设置完成后，通过移动滑块来指定一种颜色的渐浅（选定颜色与白色的混合）或着色（选定颜色与黑色的混合）。

在下方列表中点选一种渐变色样式。

3. 应用渐变色填充：

设置完成后，点击“添加:拾取点”，在图纸中需要填充的图形对象内部拾取一点，按回车确认。

重新弹出“图案填充和渐变色”对话框后，点击“确定”按钮，即可完成CAD渐变色填充。

自定义填充图案

CAD还允许用户自定义填充图案，以满足特定设计需求。

1. 创建自定义填充图案：

在“图案填充和渐变色”对话框中，点击“图案”选项卡下的“自定义”按钮。

在弹出的“自定义图案”对话框中，可以创建自己的填充图案，并保存为自定义文件（.pat）。

2. 应用自定义填充图案：

在“图案填充和渐变色”对话框中，选择“自定义”选项卡。

在列表中找到并选中之前创建的自定义填充图案。

按照常规步骤设置比例、角度等参数，并应用填充。

填充命令的高级应用

编辑填充

如果填充效果不满意，可以选择填充区域并右键点击，选择“编辑填充”选项。在“编辑填充”对话框中，可以重新设置图案、比例、角度和颜色等参数。

填充透明度设置

在某些CAD版本中，还可以设置填充图案的透明度。在“图案填充和渐变色”对话框的“透明度”选项中，输入一个介于0到90之间的值。0表示不透明，90表示高透明。

填充命令的快捷键

掌握CAD填充快捷键可以更加快速地完成填充操作，提高工作效率。在AutoCAD中，填充命令的快捷键是“H”。在浩辰CAD中，填充命令的快捷键可能是“BH”。

注意事项

1. 确保填充区域封闭：在进行填充操作时，必须确保填充区域是封闭的。否则，可能会出现填充不完整或填充错误的情况。

2. 选择合适的填充图案和颜色：根据设计需求选择合适的填充图案和颜色，以增强图形的可读性和美观度。

3. 调整填充参数：通过调整填充
