CAD高效填充命令指南

CAD填充命令详解

CAD（计算机辅助设计）作为广泛应用于工程绘图和设计的软件，具备多种强大功能，其中填充命令（HATCH）是较为基础和常用的功能之一。通过填充命令，用户可以在封闭区域或选定对象内部填充实体、图案或渐变色，以丰富图形的视觉效果和表达细节。本文将详细介绍CAD填充命令的使用方法和相关技巧，帮助用户更好地掌握这一功能。

一、CAD填充命令的基础操作

CAD填充命令的快捷键为“H”，也可以在工具栏中找到相应的按钮执行此命令。使用填充命令时，主要涉及的填充三要素为图案、边界和比例，同时还包括热点和原点等参数。以下是基础操作的步骤：

1. 启动CAD软件：打开CAD软件后，打开或新建一个图纸文件。

2. 输入填充命令：在命令行输入“H”或点击工具栏中的填充按钮，弹出“图案填充和渐变色”对话框。

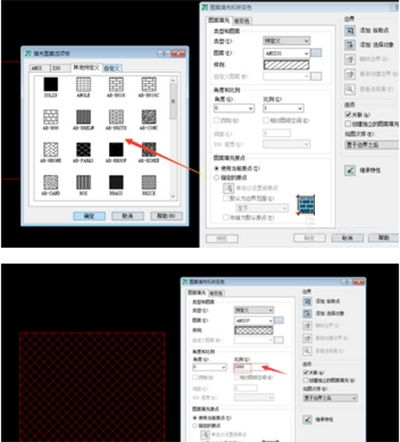

3. 选择填充类型：在对话框中，可以选择图案填充、实体填充或渐变色填充。图案填充可以进一步细分为使用预定义图案或自定义图案。

4. 设置参数：根据实际需求，设置填充图案的类型、图案、角度、比例等参数。如果是渐变色填充，则需要选择单色或双色，并设置渐变的颜色和样式。

5. 指定边界：点击“添加：拾取点”按钮，对话框将暂时关闭，此时在图纸中需要填充的图形对象内部拾取一点，按回车确认。重新弹出对话框后，可以看到已选中的边界。

6. 完成填充：检查所有设置无误后，点击“确定”按钮，即可完成CAD图案或渐变色的填充。

二、图案填充的详细步骤

图案填充是CAD填充命令中较为常用的一种类型，通过选择合适的图案和参数，可以创建丰富的视觉效果。以下是图案填充的详细步骤：

1. 选择图案：在“图案填充和渐变色”对话框中，点击“图案填充”选项卡，选择合适的填充图案。可以从预定义的图案库中选择，也可以创建自定义图案。

2. 设置参数：根据需要，设置图案的角度、比例等参数。角度参数决定了图案的旋转方向，比例参数决定了图案的大小。

3. 指定边界：点击“添加：拾取点”按钮，在图纸中需要填充的区域内部拾取一点，按回车确认。对话框将重新弹出，显示已选中的边界。

4. 预览和调整：在对话框中，可以预览填充效果。如果效果不理想，可以调整参数并重新预览，直到满意为止。

5. 完成填充：确认填充效果无误后，点击“确定”按钮，完成图案填充。

三、渐变色填充的详细步骤

渐变色填充通过颜色的渐变效果，可以创建出更加柔和和自然的视觉效果。以下是渐变色填充的详细步骤：

1. 选择渐变色：在“图案填充和渐变色”对话框中，点击“渐变色”选项卡，选择“单色”或“双色”渐变。

2. 设置颜色：如果是单色渐变，则选择一种颜色，并通过移动滑块来指定颜色的渐浅（与白色混合）或着色（与黑色混合）。如果是双色渐变，则分别选择两种颜色，并设置它们的渐变比例。

3. 选择渐变色样式：在对话框下方，选择一种渐变色样式，如线性渐变、径向渐变等。

4. 指定边界：点击“添加：拾取点”按钮，在图纸中需要填充的区域内部拾取一点，按回车确认。对话框将重新弹出，显示已选中的边界。

5. 预览和调整：在对话框中，可以预览渐变色的填充效果。如果效果不理想，可以调整颜色、渐变比例和样式，并重新预览。

6. 完成填充：确认填充效果无误后，点击“确定”按钮，完成渐变色填充。

四、CAD填充命令的高级技巧

除了基础操作外，CAD填充命令还提供了一些高级技巧，可以帮助用户更加高效地完成填充任务。

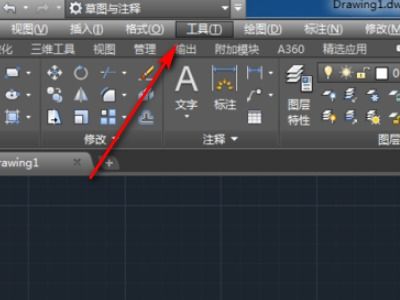

1. 使用工具选项版：通过“ctrl+3”快捷键调出工具选项版，在填充图案中选择合适的图案，并直接点击待填充对象进行填充。这种方法比通过对话框设置更加快捷。

2. 继承特性：在图案填充编辑框中，选择“继承特性”选项。先点击参考对象中的图案，再右键单击待填充对象，选择“确认”。在页面框中再次点击“确认”，即可将相同的图案迅速填充到指定对象中。

3. 超级填充：中望CAD等某些CAD软件提供了超级填充功能，包括块填充、外部参照填充和光栅图像填充
