CAD中阵列命令的详尽阐释
作者:佚名 来源:未知 时间:2025-01-28
CAD(计算机辅助设计)中的阵列命令是一种强大的工具,它允许用户快速复制和排列对象,从而大大提高绘图效率。无论是进行矩形排列、环形排列还是沿路径排列,阵列命令都能轻松应对。下面,我们就来详细了解一下CAD中阵列命令的各个方面。
阵列命令的启动方式
在CAD中,启动阵列命令有多种方式,用户可以根据自己的习惯选择最适合的方式。
1. 菜单栏:点击菜单栏中的“修改”,然后在下拉菜单中选择“阵列”。

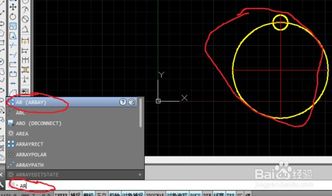

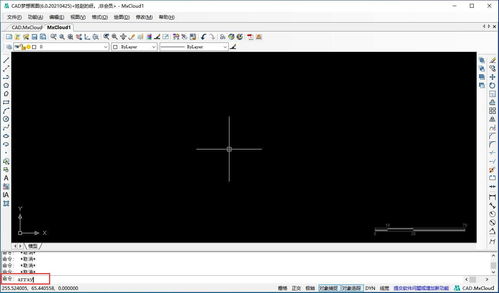

2. 命令行:在命令行输入“ARRAY”或快捷命令“AR”,然后按回车键确认。
3. 工具栏:单击“修改”工具栏中的“矩形阵列”按钮、“环形阵列”按钮或“路径阵列”按钮。
矩形阵列
矩形阵列是最常见的阵列类型之一,它允许用户创建行和列的副本。以下是创建矩形阵列的步骤:
1. 选择要阵列的图形元素:首先,在图纸中选择你想要进行阵列操作的对象。
2. 打开阵列对话框:输入“ARRAYCLASSIC”命令,或直接在工具栏中选择“矩形阵列”按钮,打开阵列对话框。
3. 选择矩形阵列类型:在阵列对话框中,选择“矩形阵列”类型。
4. 设置参数:设置行数、列数、行间距和列间距等参数。你可以通过拖动滑块或直接在输入框中输入数值来调整这些参数。
5. 预览和确定:调节完参数后,可以先选择预览,看一下效果。如果满意,点击“确定”按钮;如果不满意,点击“修改”,重新调整参数后再确定。
环形阵列
环形阵列是一种围绕指定点旋转副本的阵列类型。以下是创建环形阵列的步骤:
1. 选择要阵列的图形元素:同样,在图纸中选择你想要进行阵列操作的对象。
2. 打开阵列对话框:输入“ARRAYCLASSIC”命令,或直接在工具栏中选择“环形阵列”按钮,打开阵列对话框。
3. 选择环形阵列类型:在阵列对话框中,选择“环形阵列”类型。
4. 设置参数:设置中心点、副本数量和旋转角度等参数。你可以通过拖动滑块或直接在输入框中输入数值来调整这些参数。
5. 选择是否旋转副本:根据绘图需要,你可以选择是否旋转副本。在命令行或功能区选项卡中,可以选择“旋转项目(ROT)”选项进行设置。
6. 预览和确定:调节完参数后,预览效果,如果满意,点击“确定”按钮;如果不满意,点击“修改”,重新调整参数后再确定。
路径阵列
路径阵列是一种将副本沿路径线放置的阵列类型。以下是创建路径阵列的步骤:
1. 创建路径线:首先,使用LINE、ARC、SPLINE等命令来绘制路径。
2. 选择要阵列的图形元素:在图纸中选择你想要进行阵列操作的对象。
3. 打开路径阵列对话框:输入“ARRAYPATH”命令,或在工具栏中选择“路径阵列”按钮,打开路径阵列对话框。
4. 选择路径和设置参数:在路径阵列对话框中,选择要使用的路径,并设置副本数量和方向等参数。你可以通过拖动滑块或直接在输入框中输入数值来调整这些参数。
5. 设置基点和切向:指定阵列对象的基点和切向,确保阵列对象沿路径正确排列。
6. 预览和确定:调节完参数后,预览效果,如果满意,点击“确定”按钮;如果不满意,点击“修改”,重新调整参数后再确定。
注意事项
在使用阵列命令时,需要注意以下几点:
1. 选择合适的选择方法:在选择要阵列的图形元素时,可以结合使用窗口选择和交叉选择等选择方法,确保选中正确的对象。
2. 根据实际情况选择合适的阵列类型和参数:根据绘图需求,选择合适的阵列类型和参数,以达到最佳的视觉效果和绘图效率。
3. 绘制辅助线或参考线:在创建复杂的阵列时,建议先绘制辅助线或参考线来帮助定位和布局。
4. 灵活运用子命令:CAD中的阵列命令还包含一些子命令,如COPYARRAY、MOVEARRAY等,这些子命令可以更方便地进行编辑和修改。
阵列命令的高级功能
除了基本的矩形阵列、环形阵列和路径阵列外,CAD的阵列命令还提供了一些高级功能,如三维阵列和带角度的阵列。
1. 三维阵列:在新版的CAD软件中,矩形阵列不仅支持二维阵列,还支持三维阵列。你可以设置层数来创建三维的阵列效果。
2. 带角度的阵列:无论是矩形阵列还是环形阵列,你都可以设置阵列对象之间的角度。在阵列对话框中,找到相关的角度设置选项,输入你想要的角度值即可。
阵列命令的快捷键和技巧
为了提高绘图效率,掌握一些阵列命令的快捷键和技巧是很有帮助的。

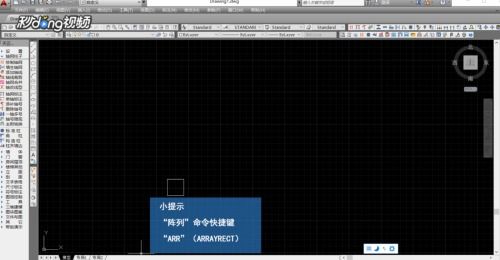

1. 快捷键:CAD中阵列命令的快捷键是“AR”,全称是“ARRAY”。在命令行输入“AR”后,按回车键确认即可启动阵列命令。
2. 使用预览功能:在调节完阵列参数后,先选择预览功能查看效果。如果不满意,可以直接在预览状态下进行修改,直到达到满意的效果为止。
3. 利用阵列夹点进行调整:在创建完阵列后,你可以利用阵列对象的夹点进行调整。选择阵列对象后,会出现一些夹点,拖动这些夹点可以改变阵列的间距、角度等参数。
总结
CAD中的阵列命令是一种非常实用的工具,它可以帮助用户快速复制和排列对象,提高绘图效率。无论是进行矩形排列、环形排列还是沿路径排列,阵列命令都能轻松应对。通过掌握阵列命令的启动方式、基本操作步骤、注意事项以及高级功能和快捷键技巧,用户可以更加高效地使用CAD进行绘图和设计工作。希望这篇文章能帮助你更好地理解和使用CAD中的阵列命令。
